Универсально фрезерно-сверлильный станок XZ7550CW используется для резки металлов и неметаллов. Предназначен для сверления, фрезерования. Широко используется в единичном и серийном производстве.

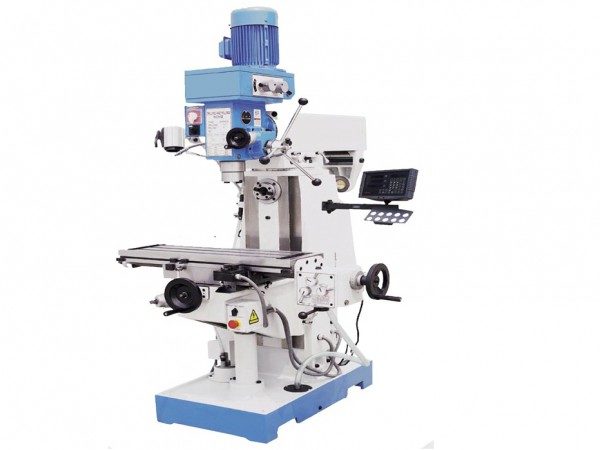

Универсально фрезерно-сверлильный станок XZ7550CW
Производитель: Страна: КитайЦена: по запросу
[ Макс Ø 50 мм, стол 800×240, 2,2 кВт]
| Технические характеристики: | |||||||||
| Модель | XZ7550CW | ||||||||
| Размер стола | 800×240 | ||||||||
| Т-образный паз/расстояние, 5 | 14мм | ||||||||
| Max. Нагрузка на стол | 150 кг | ||||||||
| Продольное ход стола (ручной / автоматический) | мм 385 | ||||||||
| Поперечный ход стола (ручной / автоматический) | 170мм | ||||||||
| Вертикальный ход стола (ручной / автоматический) | 335мм | ||||||||
| Конус шпинделя | ISO40/MT4/R8 | ||||||||
| Вертикальная скорость вращения шпинделя / ступень | 115-1750/8ступеней | ||||||||
| Горизонтальная скорость вращения шпинделя /ступенейй | об/мин 60-1350/9ступеней | ||||||||
| Макс. Диаметр сверления | мм 50 | ||||||||
| Макс. диаметр торцевой фрезы | мм 25 | ||||||||
| Макс. диаметр концевой фрезы | 25 мм | ||||||||
| Макс. Диаметр нарезания резьбы | М16 | ||||||||
| Ход пиноли шпинделя | 120 | ||||||||
| Диапазон наклона головки | 45 | ||||||||
| Расстояние от вер. торца шпиндель до стойки | 200-600 | ||||||||
| Расстояние от вер. торца шпинделя до поверхности стола | мм65-385 | ||||||||
| Расстояние от гор. торца шпинделя до поверхности стола | 0-300 | ||||||||
| horizontal spindle axis to arm bottom | 175мм | ||||||||
| arm travel | 390мм | ||||||||
| Продольная / поперечная подача | 24-720/8ступеней мм/мин. | ||||||||
| Ускоренное перемещение стола | 1040(X) мм/мин | ||||||||
| Главный двигатель | 0.85/1.5(V),2.2(H)кВт | ||||||||
| Двигатель подач (X/Y/Z) | 0.37X | ||||||||
| двигатель на охлаждении | 00.4 | ||||||||
| Габариты в упоковке | 114x122x222 1pc/case | ||||||||
| 114x122X222 2pcs/case | |||||||||
Базовая комплектация
- Сверлильный патрон
- Фрезерный патрон
- Переходная втулка
- Гаечный ключ
- Внутренний шестигранный ключ
- Camlock(дверная защелка)
- Wedge shifter (Клин)
- Spindle arbor (оправка шпинделя)
- Horizontal milling bilt 1
- Инструкция по эксплуотации
- Акт проверки
- Упаковочный лист
Дополнительные принадлежности и опции
- Sino Зх осевое УЦИ
- Универсально делительная головка F11125A
- поворотный стол TS250A
- Электрические компоненты соответствующие CE стандарту
- Тиски станочные QM16160
- Удлинение стола до 1120x260mm
- Защита шпинделя
- Панель управления
- New operation display and square arm
